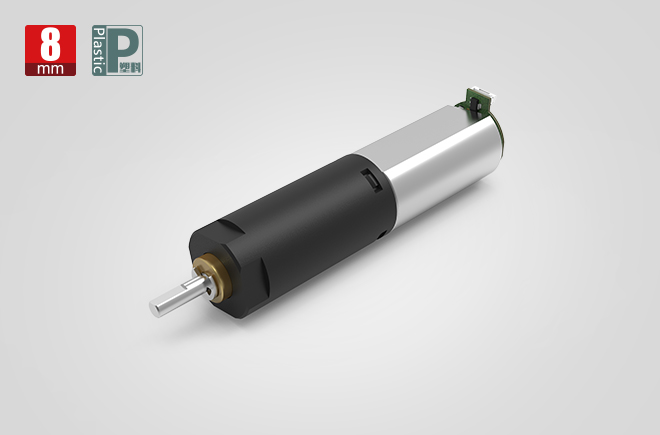

8MM减速齿轮箱
外径：8mm
材料：材料
平移方向盘：cw&ccw
小传动箱反程差：≤3°
滚柱轴套套：动植物油滚柱轴套套;转动滚柱轴套套
载荷窜动：≤0.3mm(含油率联轴器);≤0.2mm(翻动联轴器)
模拟输出轴径向短路电流：≤0.8N(油份轴承套套);≤5N(工作轴承套套)
上班温度因素：-20……+85℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/5 | 13/19/28 | 47/69/102/152 | 168/249/369/546/809 |
| 最大容许扭力(gf.cm) | 50 | 100 | 200 | 400 |
| 瞬间容许力矩(gf.cm) | 200 | 300 | 600 | 900 |
| 齿轮箱效率 | 85 | 73 | 65 | 58 |
| 长度 | 8.6 | 11.3 | 14 | 16.7 |
马达规格参数
| 马达(可选择) | 直流有刷电机、直流无刷电机、步进电机 |
| 电压(可选择) | 3-12V |
| 输入速度 | ≤30000rpm |
| 电流 | 150mA max |
齿轮级数：1
- 驱动比
- 4/5
- 最大容许扭力(gf.cm)
- 50
﹀
- 瞬间容许力矩(gf.cm):
- 200
- 齿轮箱效率
- 85
- 长度
- 8.6
齿轮级数：2
- 驱动比
- 13/19/28
- 最大容许扭力(gf.cm)
- 100
﹀
- 瞬间容许力矩(gf.cm):
- 300
- 齿轮箱效率
- 73
- 长度
- 11.3
齿轮级数：3
- 驱动比
- 47/69/102/152
- 最大容许扭力(gf.cm)
- 200
﹀
- 瞬间容许力矩(gf.cm):
- 600
- 齿轮箱效率
- 65
- 长度
- 14
齿轮级数：4
- 驱动比
- 168/249/369/546/809
- 最大容许扭力(gf.cm)
- 400
﹀
- 瞬间容许力矩(gf.cm):
- 900
- 齿轮箱效率
- 58
- 长度
- 16.7
马达规格参数
| 马达(可选择) | 直流有刷电机 |
| 电压(可选择) | 3-12V |
| 输入速度 | ≤30000rpm |
| 电流 | 150mA max |

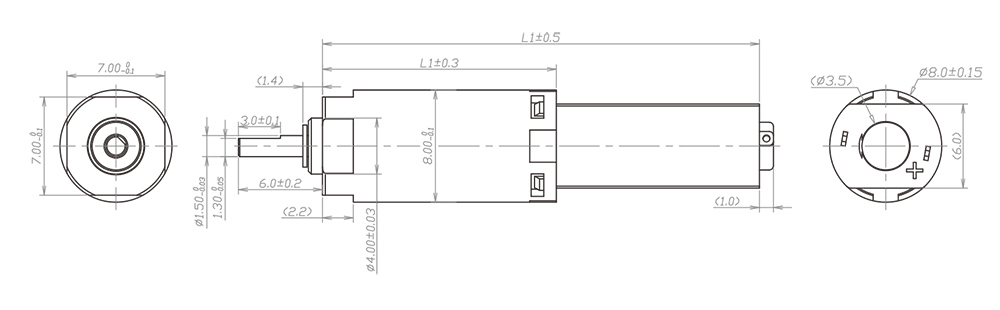

技术插图
推荐产品
型号
ZWPD008008-4
ZWPD008008-5
ZWPD008008-13
ZWPD008008-19
ZWPD008008-28
ZWPD008008-47
ZWPD008008-69
ZWPD008008-102
ZWPD008008-152
ZWPD008008-168
ZWPD008008-249
ZWPD008008-369
ZWPD008008-546
ZWPD008008-809
额定转速(rpm)
2083
1406
579
391
264
161
109
73
49
45
30
20
14
9
最高转速(rpm)
8333
5625
2315
1563
1055
643
434
293
198
179
121
81
55
37
额定容许力矩(gf.cm)
50
50
100
100
100
200
200
200
200
400
400
400
400
400
瞬间容许力矩(gf.cm)
200
200
300
300
300
600
600
600
600
900
900
900
900
900
减速比
3.6
5.3
13.0
19.2
28.4
46.7
69.1
102.4
151.7
168.0
248.8
368.6
546.1
809.1
减速箱长L1(mm)
8.6
11.3
14
16.7
总长L(mm)
23.1
25.8
28.5
31.2
ZWPD008008-4
- 额定转速(rpm):
- 2083
- 最高转速(rpm):
- 8333
﹀
- 额定容许力矩(gf.cm):
- 50
- 瞬间容许力矩(gf.cm):
- 200
- 减速比:
- 3.6
- 减速箱长L1(mm):
- 8.6
- 总长L(mm):
- 23.1
ZWPD008008-5
- 额定转速(rpm):
- 1406
- 最高转速(rpm):
- 5625
﹀
- 额定容许力矩(gf.cm):
- 50
- 瞬间容许力矩(gf.cm):
- 200
- 减速比:
- 5.3
- 减速箱长L1(mm):
- 8.6
- 总长L(mm):
- 23.1
ZWPD008008-13
- 额定转速(rpm):
- 579
- 最高转速(rpm):
- 2315
﹀
- 额定容许力矩(gf.cm):
- 100
- 瞬间容许力矩(gf.cm):
- 300
- 减速比:
- 13.0
- 减速箱长L1(mm):
- 11.3
- 总长L(mm):
- 25.8
ZWPD008008-19
- 额定转速(rpm):
- 391
- 最高转速(rpm):
- 1563
﹀
- 额定容许力矩(gf.cm):
- 100
- 瞬间容许力矩(gf.cm):
- 300
- 减速比:
- 19.2
- 减速箱长L1(mm):
- 11.3
- 总长L(mm):
- 25.8
ZWPD008008-28
- 额定转速(rpm):
- 264
- 最高转速(rpm):
- 1055
﹀
- 额定容许力矩(gf.cm):
- 100
- 瞬间容许力矩(gf.cm):
- 300
- 减速比:
- 28.4
- 减速箱长L1(mm):
- 11.3
- 总长L(mm):
- 25.8
ZWPD008008-47
- 额定转速(rpm):
- 161
- 最高转速(rpm):
- 643
﹀
- 额定容许力矩(gf.cm):
- 200
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 46.7
- 减速箱长L1(mm):
- 14
- 总长L(mm):
- 28.5
ZWPD008008-69
- 额定转速(rpm):
- 109
- 最高转速(rpm):
- 434
﹀
- 额定容许力矩(gf.cm):
- 200
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 69.1
- 减速箱长L1(mm):
- 14
- 总长L(mm):
- 28.5
ZWPD008008-102
- 额定转速(rpm):
- 73
- 最高转速(rpm):
- 293
﹀
- 额定容许力矩(gf.cm):
- 200
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 102.4
- 减速箱长L1(mm):
- 14
- 总长L(mm):
- 28.5
ZWPD008008-152
- 额定转速(rpm):
- 49
- 最高转速(rpm):
- 198
﹀
- 额定容许力矩(gf.cm):
- 200
- 瞬间容许力矩(gf.cm):
- 600
- 减速比:
- 151.7
- 减速箱长L1(mm):
- 14
- 总长L(mm):
- 28.5
ZWPD008008-168
- 额定转速(rpm):
- 45
- 最高转速(rpm):
- 179
﹀
- 额定容许力矩(gf.cm):
- 400
- 瞬间容许力矩(gf.cm):
- 900
- 减速比:
- 168.0
- 减速箱长L1(mm):
- 16.7
- 总长L(mm):
- 31.2
ZWPD008008-249
- 额定转速(rpm):
- 30
- 最高转速(rpm):
- 121
﹀
- 额定容许力矩(gf.cm):
- 400
- 瞬间容许力矩(gf.cm):
- 900
- 减速比:
- 248.8
- 减速箱长L1(mm):
- 16.7
- 总长L(mm):
- 31.2
ZWPD008008-369
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 81
﹀
- 额定容许力矩(gf.cm):
- 400
- 瞬间容许力矩(gf.cm):
- 900
- 减速比:
- 368.6
- 减速箱长L1(mm):
- 16.7
- 总长L(mm):
- 31.2
ZWPD008008-546
- 额定转速(rpm):
- 14
- 最高转速(rpm):
- 55
﹀
- 额定容许力矩(gf.cm):
- 400
- 瞬间容许力矩(gf.cm):
- 900
- 减速比:
- 546.1
- 减速箱长L1(mm):
- 16.7
- 总长L(mm):
- 31.2
ZWPD008008-809
- 额定转速(rpm):
- 9
- 最高转速(rpm):
- 37
﹀
- 额定容许力矩(gf.cm):
- 400
- 瞬间容许力矩(gf.cm):
- 900
- 减速比:
- 809.1
- 减速箱长L1(mm):
- 16.7
- 总长L(mm):
- 31.2
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
