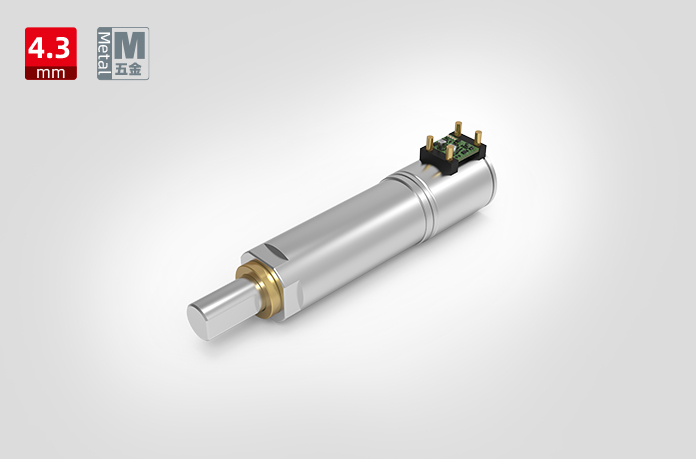

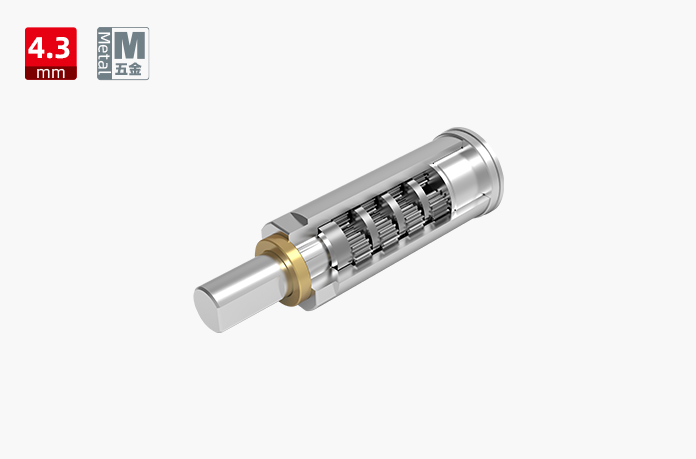

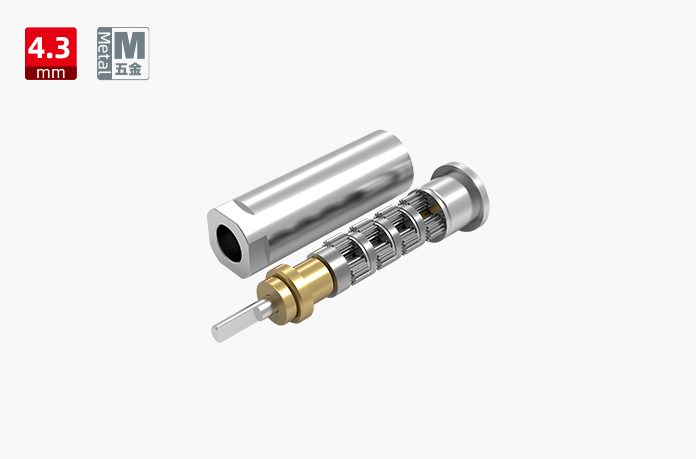

4.3MM微型行星齿轮减速机(金属减速齿轮箱)
外径： 4.3mm
质量： 五金机械
飞速转动方向上： cw&ccw
齿轴箱返程差： ≤3°
滚动轴承型号： 植物油成分滚动轴承型号
轴上窜动： ≤0.3mm
效果轴径向电机负载： ≤0.3N
工作上平均温度： -20……+85℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 6 | 36 | 216 | 1296 |
| 最大容许扭力(gf.cm) | 70 | 70 | 70 | 70 |
| 瞬间容许力矩(gf.cm) | 200 | 200 | 200 | 200 |
| 齿轮箱效率 | 85 | 73 | 65 | 58 |
| 长度 | 6.18 | 7.67 | 9.17 | 10.72 |
马达规格参数
| 马达(可选择) | 步进电机 |
| 电压(可选择) | 3V |
| 输入速度 | ≤10000rpm |
| 电流 | 50mA max |

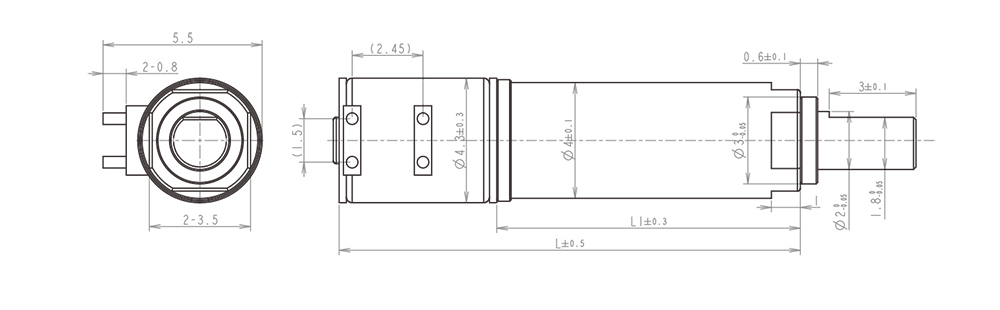

技术插图
推荐产品
| 型号 | 额定转速(rpm) | 额定容许力矩(gf.cm) | 瞬间容许力矩(gf.cm) | 减速比 | 减速箱长L1(mm) | 总长L(mm) |
| MD004004-6 | 1000.0 | 140 | 400 | 6 | 6.18 | 11.78 |
| MD004004-36 | 166.6 | 140 | 400 | 36 | 7.67 | 13.27 |
| MD004004-216 | 27.7 | 140 | 400 | 216 | 9.17 | 14.77 |
| MD004004-1296 | 4.6 | 140 | 400 | 1296 | 10.72 | 16.32 |
MD004004-6
- 额定转速(rpm):
- 1000
﹀
- 额定容许力矩(gf.cm):
- 140
- 瞬间容许力矩(gf.cm):
- 400
- 减速比:
- 6
- 减速箱长L1(mm):
- 6.18
- 总长L(mm):
- 11.78
MD004004-36
- 额定转速(rpm):
- 166.6
﹀
- 额定容许力矩(gf.cm):
- 140
- 瞬间容许力矩(gf.cm):
- 400
- 减速比:
- 36
- 减速箱长L1(mm):
- 7.67
- 总长L(mm):
- 13.27
MD004004-216
- 额定转速(rpm):
- 27.7
﹀
- 额定容许力矩(gf.cm):
- 140
- 瞬间容许力矩(gf.cm):
- 400
- 减速比:
- 216
- 减速箱长L1(mm):
- 9.17
- 总长L(mm):
- 14.77
MD004004-1296
- 额定转速(rpm):
- 4.6
﹀
- 额定容许力矩(gf.cm):
- 140
- 瞬间容许力矩(gf.cm):
- 400
- 减速比:
- 1296
- 减速箱长L1(mm):
- 10.72
- 总长L(mm):
- 16.32
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
